AC ya da DC güç izleme sisteminizi kendiniz kurun.
Yerel ya da uzaktan görüntüleme ve analiz için AC ve DC ölçümlerine tek erişim noktası
AC ya da DC ölçümleri için gerilim izleme modülleri
AC ya da DC ölçümleri için akım izleme modülleri
AC ya da DC ölçümleri için sabit ve ayrılabilir akım sensörleri
Kaçak Akım İzleme modülü ve kaçak akım trafoları
Dijital ve analog giriş/çıkış modülleri
Piyasadaki en işlevsel ve en akıllı güç izleme sistemiyle elektrik tesisatınızı en üst seviyeye taşıyın ve performansınızı arttırın.
DIRIS Digiware sistemi, elektrik tesisatlarına yüksek derecede esneklik kazandırıp montaj ve yapılandırma süreçlerini hiç olmadığı kadar kolaylaştırarak, güç izleme dünyasında devrim yapan, teknolojik yeniliklerin bir ürünüdür. Eksiksiz bir Socomec çözümü olan DIRIS Digiware, sistem mimarinize uyum sağlarken, ölçüm hassasiyeti ve işlevsellik açısından eşsiz bir
performans sunmaktadır. Elektrik tesisatınızın performansının izlenmesi için kanıtlanmış, en etkin çözümdür.
Akıllı
Güvenebileceğiniz yenilikler
Hızlı RJ45 modül bağlantısı (Digiware veriyolu).
Hızlı RJ12 akım sensörü bağlantısı.
Eşsiz, Class 0,5 toplam ölçüm sistemi doğruluğu.
- Maksimum güvenilirlik için ayrıcalıklı teknolojiler.
Çok Yönlü
Tek bir sistemle eksiksiz çözüm
AC ya da DC uygulamalarla uyumlu.
Güç izleme, güç kalitesi ve kaçak akım izleme özelliklerini bir araya getiren tek sistem.
- Akım sensörlerinden yazılıma eksiksiz çözüm paketi.
Ölçeklenebilir
Sizinle, sizin için, sizin hızınızda gelişir
İhtiyaçlarınızı karşılamak için %100
kişiselleştirilebilir ilk sistem.Çok devreli uygulamalar için modüler konsept.
- Tesisinizin stratejisindeki gelişmelere uygun olarak birlikte çalışabilir, ölçeklenebilir ekosistem.
Kaçak Akım İzlemesi
Kaçak Akım İzlemesi Nedir?
Kaçık Akım İzleme Sistemleri (RCM), IEC 62020 standardında tanımlanmaktadır. TN-S ve TT topraklama sistemleriyle birlikte kullanılan bu izleme sistemlerinin rolü, bir kaçak akım trafosu içerisindeki bütün akım iletkenlerini çevreleyerek, topraklama sistemine giden kaçak akımı ölçmektir. Kaçak akım önceden ayarlanan bir eşik değerini aştığında ise bir alarm gönderirler.
Kaçak Akım Nedir?
Kaçak akım (aynı zamanda artık akım olarak da bilinmektedir) elektrik tesisatlarında görülen doğal bir olaydır. İzolasyon arızasının bulunmaması durumunda elektrik tesisatındaki akımlı donanımlardan toprağa akan çok düşük bir akımdır. Bu kaçak akım normalde çok düşüktür, ancak elektrik tesisatının yaşlanmasından, toz birikmesi ve diğer çevresel koşullardan dolayı zamanla artış gösterir ve bir arıza akımına dönüşebilir. Arıza akımı değeri, topraklama sisteminin tipine bağlıdır ve izlenmelidir.
RCM ile RCD arasındaki fark nedir?
Kaçak akımın can ve mal güvenliğini etkileyebilecek olması durumunda sistemi kapatan Kaçak Akım Cihazlarının (RCD) tersine, Kaçak Akım İzleme Sistemleri (RCM) arızaları yüklerin enerjisini kesmeden kullanıcıya kaçak akım artışı uyarısı vererek güvenliğe katkıda bulunmaktadır.
Kaçak Akım İzleme Faydaları
- Anormallikler erken aşamada tespit edilir.
Kaçak akım artışı durumunda verilen alarm bildirimiyle, RCD atmasından önce önlem alınabilir. Bu sayede kayıplara yol açan enerji kesme süreçlerini önlemek adına bakım operasyonlarının ve planlı enerji kesintileri önceden belirlenebilir. Bu da tesisiniz için kestirimci bakım demektir. - Can ve mal güvenliği sağlanır.
Alarm bildirimiyle, enerji kesintisi yaşanmadan can ve mal güvenliği sağlanır. PE (toprak) iletkenlerinin izlenmesi ilave koruma sunarak enerji temininin kesinti yaşanmadan güvenli bir şekilde sürdürülmesini sağlar. - Yangın tehlikesini azaltılır.
Kaçak akım 250 mA seviyesini aşıp bir yangın riski ortaya çıktığında, derhal bakım personeline alarm verilir. - 7/24 Kullanılabilirlik.
RCM, kaçak akım artışını erken aşamada tespit etmesi sayesinde, sorun yaratan şalter atma risklerinden kaçınmak için pasif bir koruma yöntemi olarak kullanılabilir. Ayrıca, genellikle yüklerin devreden çıkarılmasını gerektirdiğinden dolayı rahatsız edici ve çok zahmetli bir süreç olan tesisatın periyodik izolasyon direnci kontrolüne ihtiyaç bulunmamaktadır. - Daha İyi Karar Alma Süreci
Elektrik tesisatı içerisindeki zayıf noktalar tespit edilebilir ve anormallikler bir soruna yol açmadan çözüme kavuşturulabilir. Daha doğru verilerle, karar alma süreci daha bilgiye dayalı bir şekilde yürütülür ve yatırım ile tamir kararları daha kolay alınabilir.
1- AC ve DC ölçüm verilerine tek erişim noktası
Bağlı
Çoklu iletişim protokolleriyle donatılmıştır:
Modbus RTU/TCP, BACnet IP, SNMP v1, v2, v3 & Traps.
Gömülü yazılım
DIRIS Digiware M-70/D-70 ile gömülü
izleme yazılımı.
IOT hazır
FTPS yoluyla otomatik ve güvenli veri aktarımı.
Alarm durumunda e-posta bildirimleri (SMTP).
2- Gerilim izleme modülleri
DIRIS Digiware U & Udc
DIRIS Digiware U ve Udc modülleri, bütün DIRIS Digiware AC ve DC sistemi için gerilim referansını ölçer. RJ45 Digiware veriyolu, gerilim ölçümü ve yardımcı beslemeyi Digiware veriyoluna bağlı bütün ürünlere iletir. Bütün sistem için sadece tek bir gerilim ölçüm noktası bulunması, elektrik panelleri içerisindeki kablo ve sigorta koruması seviyesinin en aza indirilmesi anlamına gelmektedir.
U500dc, U1000dc ve U1500dc adaptörleri
DIRIS Digiware Udc modüle ile birleştirilebilirler.
Opsiyonel DC gerilim adaptörleri, Udc gerilim toplama modüllerine ilave olarak kullanılarak 1500 VDC seviyesine kadar daha yüksek gerilimlerin ölçülmesine olanak sağlarlar. Bu adaptörler, DIRIS Digiware DC sistemini, gerilim seviyesine bakılmaksızın, düşük gerilim seviyesindeki tüm DC elektrik tesisatlarında kullanmaya uygun hale getirirler.
Esnek
Ölçüm, izleme ve güç kalitesi analizleri
için eksiksiz, özel çözüm.AC ya da DC elektrik tesisatları.
Güvenli
Panel kapıları üzerinde tehlikeli
gerilim bulunmaz.

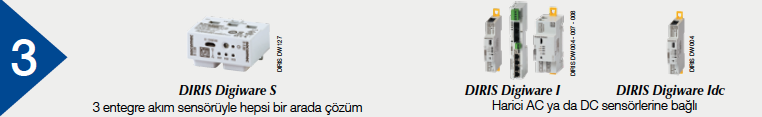

3- “Hepsi bir arada” akım izleme modülleri
DIRIS Digiware S
DIRIS Digiware S, Enerji Analizörü ile akım sensörlerini bir araya getirerek, mükemmel bir “hepsi bir arada” çözümü sağlar. DIRIS Digiware S modülünde, Class 0.5 toplam ölçüm sistemi doğruluğu sağlayan 63 A’ya kadar üç faz ya da tek faz ölçümü için 3 adet entegre akım sensörü bulunmaktadır. DIRIS Digiware S, standart olarak entegre teknolojilerle birlikte gelmektedir. Modül, minimum alan gereksinimiyle, elektrik panellerdeki koruma cihazlarının üzerine doğrudan monte edilebilir.
Kompakt
Enerji analizörü ve akım sensörleri tek bir
çözüm içerisinde sunulur.Piyasadaki en kompakt/performans
oranına sahip üründür.Elektrik panelleri içindeki kısıtlı alanlar için pratik çözümler sağlar.
Güçlü
DIRIS Digiware S, ölçüm alanında
standart sayaçların ötesine geçer.Ara dağıtımlardaki kritik öneme sahip yükleri üst seviyede izleyebilir.
DIRIS Digiware I & Idc
DIRIS Digiware I ve Idc modülleri, AC ve DC yüklerinin enerji ölçümü, güç izlemesi ve güç kalite analizi için harici akıllı akım sensörlerine bağlanırlar. RJ45 bağlantısı, 32 adede kadar DIRIS Digiware I ya da Idc modüllerinin hızlı bir şekilde eklenmesine olanak sağlayarak çok sayıda devrenin izlenmesini mümkün kılmaktadır.
Tak-çıkar bağlantı aparatı
Bara Busbar ve MCC çekmeceleri için tak-çıkar Digiware bağlantı aparatı, bir Digiware modülü veriyolundan ayrılırken DIRIS Digiware sisteminin geri kalan kısımlarının çalışmaya devam etmesini sağlar. Bu aksesuar, çekmeceli panoların kullanıldığı uygulamalar veya veri merkezlerindeki busbar dağıtımları için çok kullanışlıdır.
Tak Çalıştır
Hızlı RJ45 modül bağlantıları.
Renk kodlu RJ12 kablolarıyla, kolay ve
hatasız kablo tesisatı.Bağlı akım sensörlerinin otomatik
yapılandırılması: tipi, akım seviyesi, tanımlama ve yük tipi.
Kapsamlı
Enerji ölçümü, güç izleme ve güç kalite
analizi uygulamalarına yönelik, özel ve
eksiksiz ürün grubu.3, 4 ya da 6 akım girişli versiyonlar.
AC ve DC elektrik tesisatları için
modüller.
4- Akım sensörleri
TE, TR, iTR ve TF sensörleri
5 ila 6000A arasında ölçüm ihtiyaçlarını karşılamak üzere her akım seviyesinde, sabit, ayrılabilir ve esnek akım sensörleri sunulmaktadır. Akım sensörleri, ayrıcalıklı teknolojileri bir araya getirir. TE, iTR ve TF akım sensörleriyle geniş ölçüm aralığında (%2 – 120) Class 0.5 sistem doğruluğu.
Tak-çıkar bağlantı aparatı
Bara Busbar ve MCC çekmeceleri için tak-çıkar Digiware bağlantı aparatı, bir Digiware modülü veriyolundan ayrılırken DIRIS Digiware sisteminin geri kalan kısımlarının çalışmaya devam etmesini sağlar. Bu aksesuar, çekmeceli panoların kullanıldığı uygulamalar veya veri merkezlerindeki busbar dağıtımları için çok kullanışlıdır.
Global ölçümde zincirinde (PMD+CT)
eşsiz hassasiyet.Çok düşük akımlarda bile çok hassas ölçüm.
Kablolama hatalarının otomatik tespiti.
Uzaktan yazılım düzeltmesi.
Yüksüz çalışma özelliği.
Akıllı sensörler
Otomatik derece tespiti.
Akım sensörü bağlantısı yük altında
güvenli bir şekilde çıkarılabilir.RJ12 yoluyla hızlı bağlantı ve renk kodu
ile kablo tespiti.
Kompakt
Piyasadaki en kompakt akım sensörleri.
Koruyucu cihazların eşleştirilmesi için
doğrusal ya da dirsekli montaj.

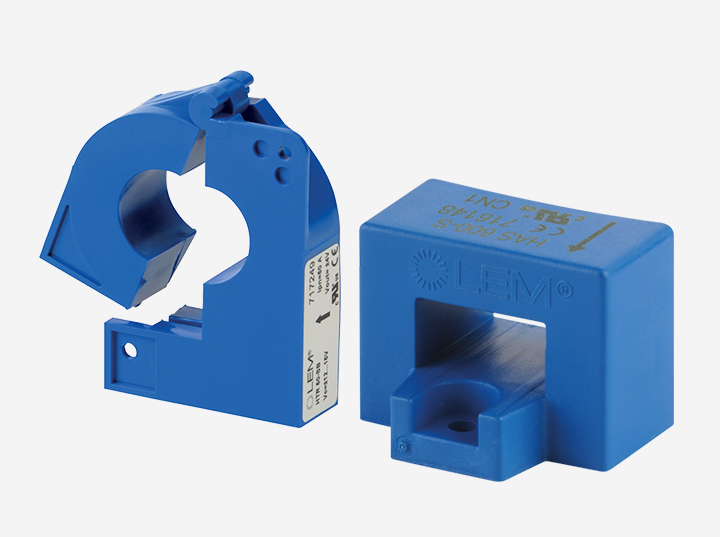

DC akım sensörleri
DC akım sensörleri, DC elektrik tesisatının yük akımlarını ölçüp, fazların kolay tespit edilmesi için renk kodlu kablolarla oluşturulan hızlı bir RJ12 bağlantısıyla tüm bilgileri DIRIS Digiware Idc modüllerine iletir. Ürün grubu içerisinde, yeni ya da mevcut tesisatlar için uygun muhtelif boyutlarda, 50 ila 5000A aralığında sabit ve ayrılabilir sensörler bulunmaktadır.
Kablolama hatalarını önlemek için kolay bağlantı imkanı sunar.
Her bir DIRIS Digiware Idc ölçüm modülü üzerine 3 adet sensör bağlanabilir.
5- Kaçak Akım ve Güç İzleme modülü
DIRIS Digiware R-60
DIRIS Digiware R-60 modülleri, kaçak akım izleme (RCM) özelliği ile TN-S ve TT topraklama sistemlerinde kullanılan 1 fazlı, 2 fazlı ya da 3 fazlı devre kombinasyonları içerisinde, güç ölçme ve kaçak akım izleme fonksiyonlarını bir araya getirmektedir. Bu modülde, kaçak akım toroidlerine ve akım sensörlerine bağlanabilecek 6 adet RJ12 girişi bulunmaktadır. DIRIS Digiware RCM sistemi, IEC 62020 standardına uygundur ve bundan dolayı IEC 61364 kurulum standardına uygunluk sağlanmaya devam edilirken, periyodik yalıtım direnci ölçüm zorunluluğunu ortadan kaldırır. Bu sayede önemli ölçüde tasarruf sağlanır.
Çoklu devre
Artık akımın tesisat girişinde ölçülmesi,
her bir devrenin kaçak akımlarının
toplamını göstermemektedir.Tesisinizin genelindeki yalıtım seviyesinin
bilinmesinin tek etkin yolu, çoklu devre
ölçümüdür.
Yüksek hassasiyet
Potansiyel sorunların en erken aşamada
tespiti için 3mA seviyesine kadar düşük kaçak akımlar ölçülebilir.Patentli ölçüm aparatları, bozulmaları ortadan kaldırır ve ölçüm doğruluğunu iyileştirir.
2’si 1 arada
Bir modülde iki fonksiyon bir araya getirilir: güç ve kaçak akım izlemesi.
Akıllı alarmlar
Kendi kendine öğrenme algoritması.
IΔ ve IPE kaçak akımlar için 6 dinamik alarm eşiği noktası.
RCD’ler için akıllı izleme
DIRIS Digiware R-60, standart olarak entegre teknolojilerle birlikte gelir.
RCD arızalarında bildirim.
Arıza sebebi analizi (aşırı akım ya da
yüksek kaçak akım).RCD hatalarını bildirim.
6- Giriş / çıkış modülleri
DIRIS Digiware IO
IO-10 modüllerinde, koruyucu anahtarların durumunun (AÇIK/KAPALI/ARIZA) izlenmesi ve farklı tipte sayaçlardan (gaz, su, vb.…) tüketim değerlerinin (pulse) toplanması için 4 dijital giriş ile 2 dijital çıkış bulunmaktadır. IO-20 modülleri üzerinde, analog sensörlerden (basınç, nem, sıcaklık) ölçümlerin toplanmasına ve önceden ayarlanan eşik değerler üzerinden alarm kurmak suretiyle seviyelerin izlenmesine olanak sağlayan 2 analog giriş vardır. Aynı ekosistem içerisinde sunulan ekstra I/O fonksiyonları ile kapsamlı bir çözüm sağlanır.
Yük atma
IO-10 modülleri, herhangi başka bir Digiware modülü üzerinde bir alarm devreye girdiğinde, otomatik olarak sinyal gönderir.
Örnek: Digiware I modülü üzerinde güç tüketimi alarmı
ayarlanması durumunda otomatik yük atma işlemi yapılabilir.
Haberleşme ağ geçitlerinde gömülü enerji izleme yazılımı çözümü
Yüksek hassasiyet
Yüksek depolama kapasitesi (64 GB).
Üçüncü taraf Modbus cihazlarıyla
uyumlu.Tek bir grafik üzerinde çok sayıda cihazdan ölçüm trendleri
gösterimi.3G bağlantı yoluyla veri aktarımı.
İzleme
Gerçek zamanlı ölçümlerin görselleştirilmesi.
Elektrik şebekesinin ve yüklerin güç kalitesi
analizi.Kullanıcı tarafından kişiselleştirilebilir gösterge panelleriyle ölçüm izleme.
Alarm
Aktif alarmların genel görünümü.
Sona eren alarmların günlük kaydı.
Yeni bir alarm devreye girdiğinde e-posta bildirimi.
Analiz
Tüketim ve ölçüm trendleri için yüksek depolama kapasitesi.
Yer, kullanım ve enerji tipine göre tüketim dağılımı.
Saklanan verilerin CSV formatıyla otomatik dışarı aktarımı.
Web tabanlı gömülü yazılım
Kurulum gerektirmeyen, lisans ücreti olmayan WEBVIEW-M, DIRIS M-70 ve D70 içerisinde gömülü olarak sunulmaktadır. WEBVIEW-L, DATALOG H80 veri kaydedicileri içerisinde gömülüdür.
Siber güvenlik
Yeni siber güvenlik özelliği ile verilerin gizliliği, bütünlüğü ve kullanılabilirliği koruma altına alınır.
Photoview fonksiyonları
Çok sayıda cihazdan alınan elektrik
parametreleri, elektrik şeması, saha haritası ya da çizimler gibi kişiselleştirilebilir arka plan resimleri üzerinden gösterilebilir.
